Características y usos de rodamientos de bolas de ranura profunda, rodamientos de bolas de contacto angular y rodamientos de bolas de empuje

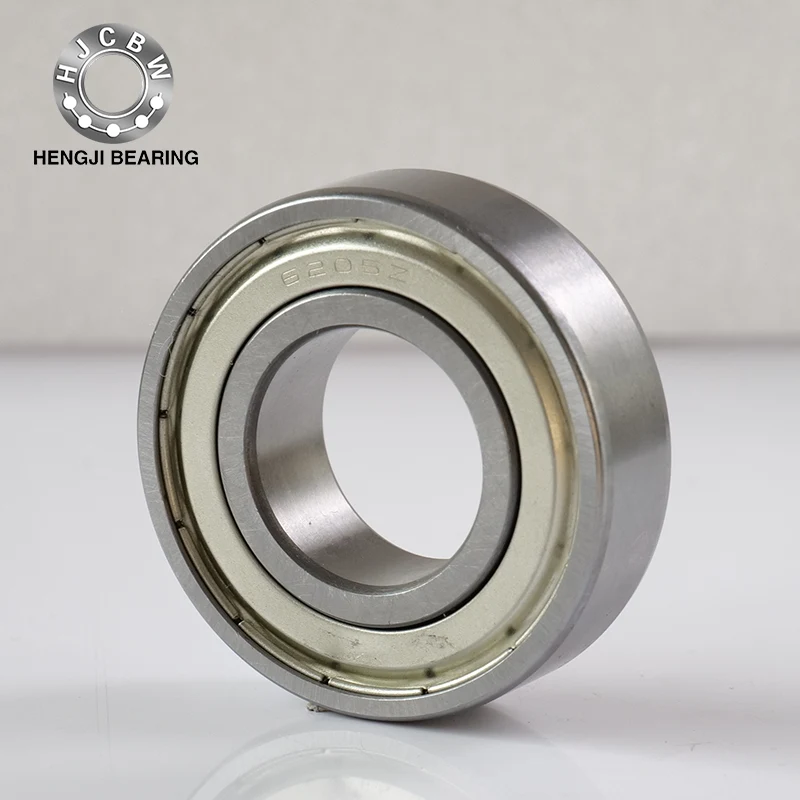

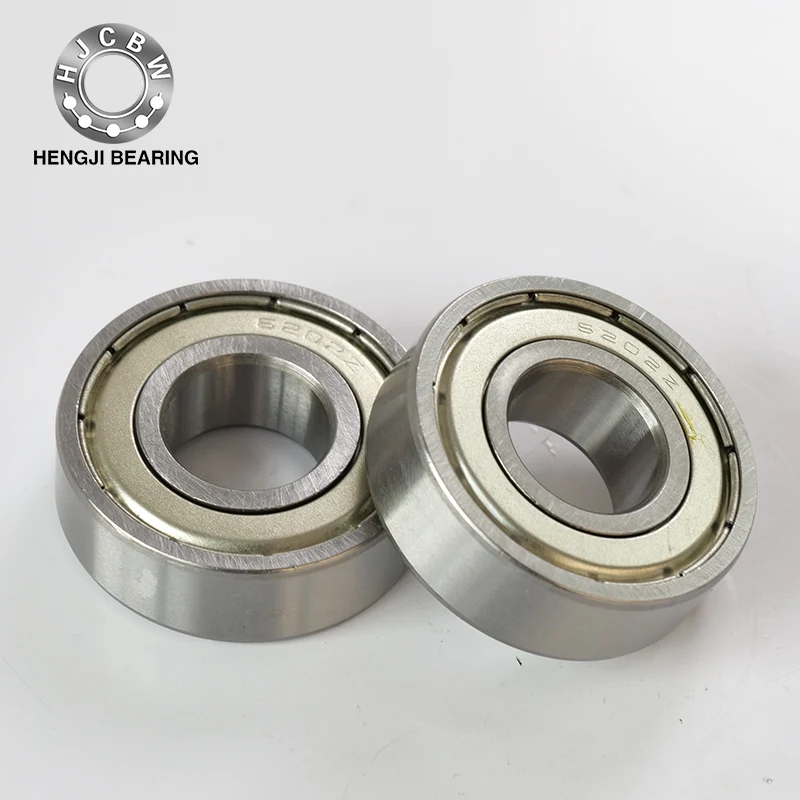

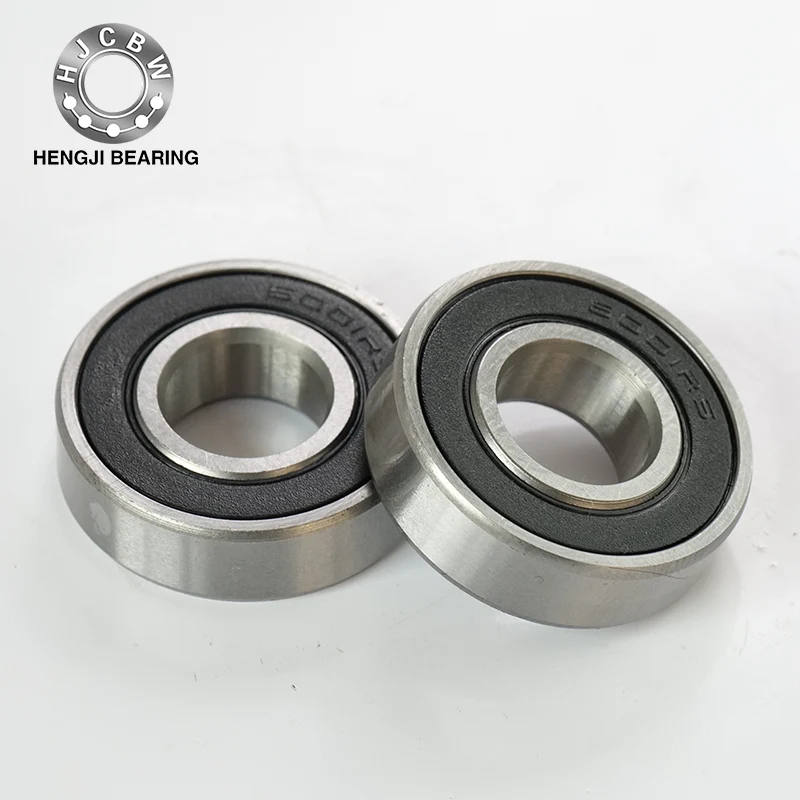

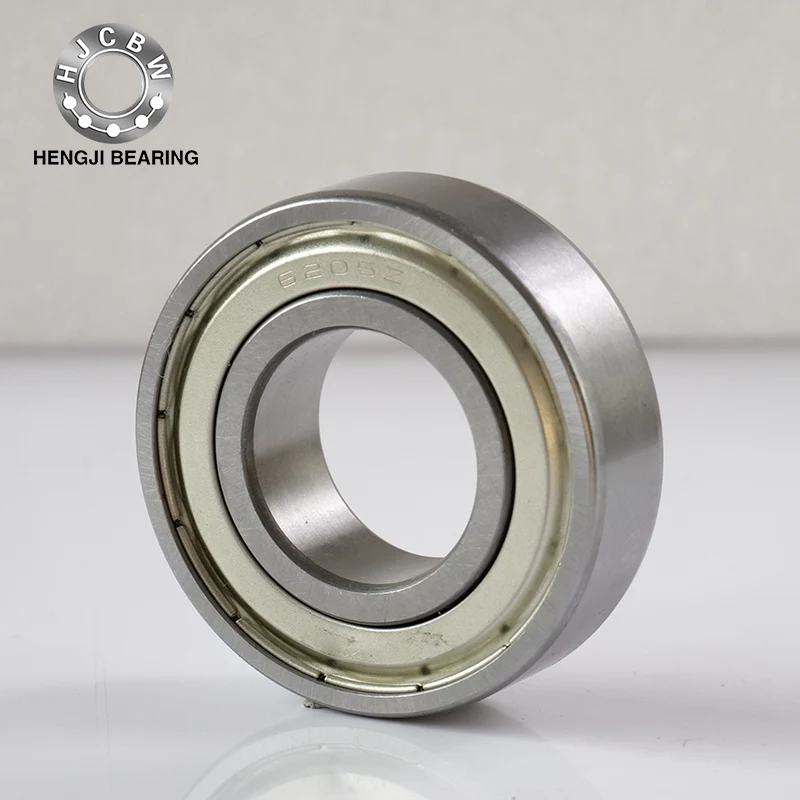

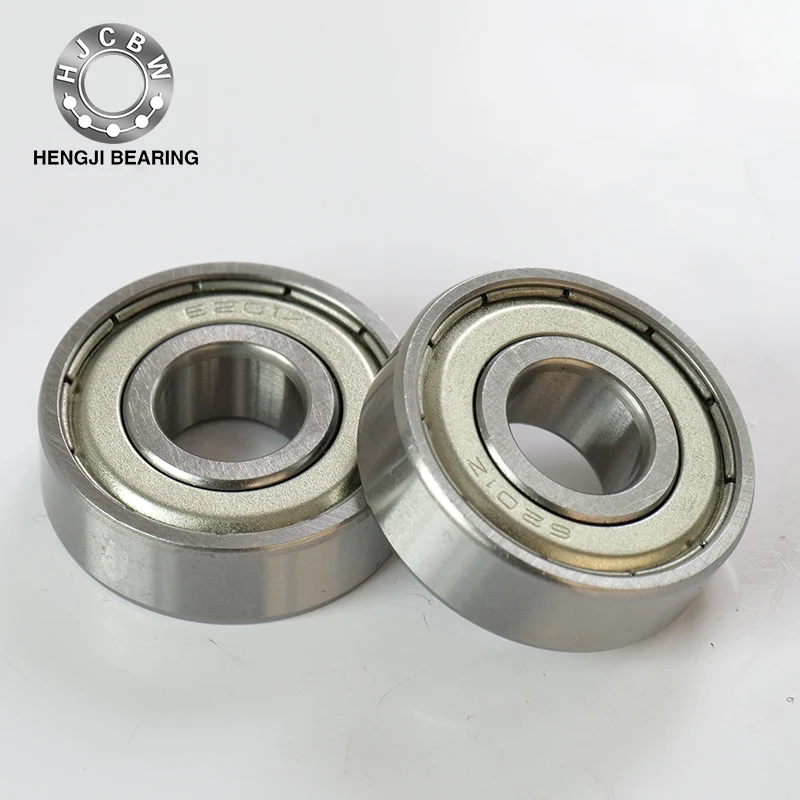

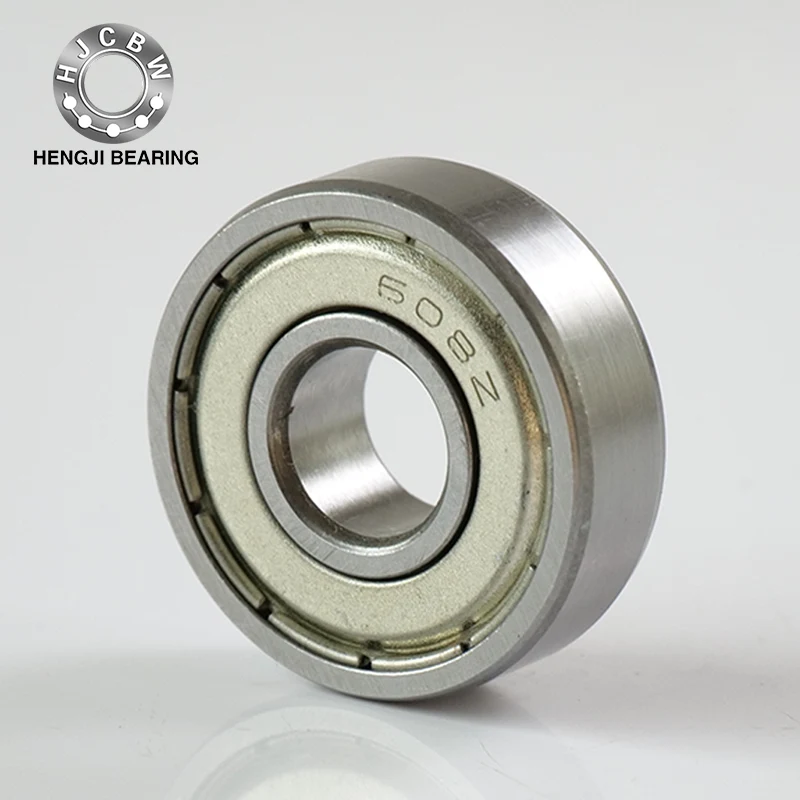

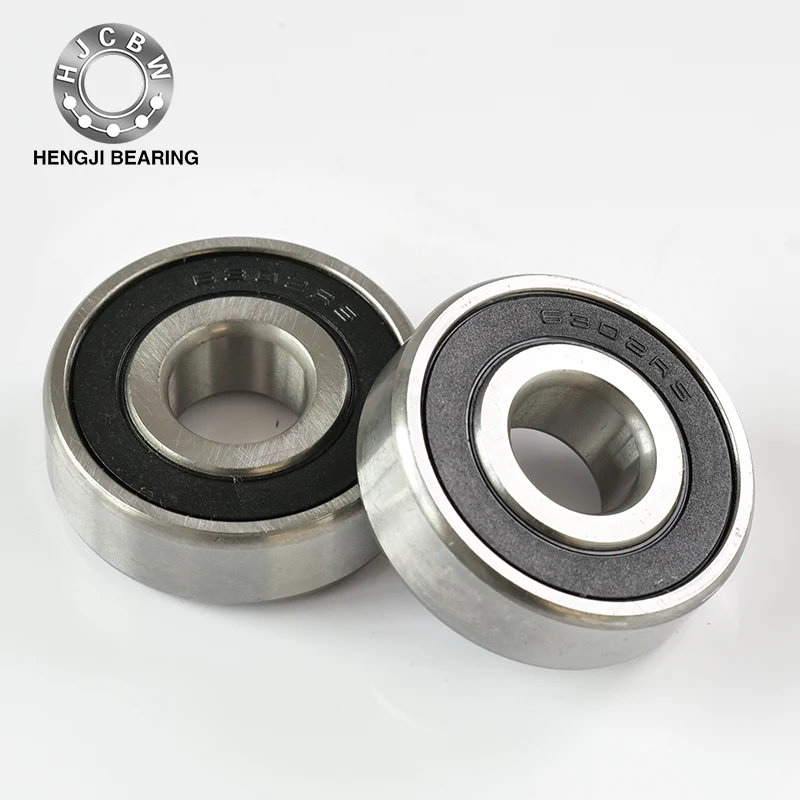

Rodamientos de bolas de ranura profunda

Características:Rodamientos de bolas de ranura profundason rodamientos representativos con una amplia gama de usos. Pueden soportar cargas radiales y cargas axiales bidireccionales, y son adecuadas para aplicaciones que requieren bajo ruido, rotación de alta velocidad y baja vibración. Los rodamientos sellados con cubiertas de polvo de acero o sellos de goma se llenan con una cantidad adecuada de grasa. Los cojinetes con anillos de retención o bridas en los anillos exteriores son fáciles de ubicar axialmente e instalar en la carcasa. Las dimensiones de los rodamientos de alta carga son las mismas que las de los rodamientos estándar, pero hay un surco de relleno en los anillos internos y externos, lo que aumenta el número de bolas y la carga nominal.

Principalmente jaulas aplicables: jaulas de estampado de acero (forma de onda, forma de corona ... una sola fila; en forma de S ... doble fila), aleación de cobre o jaulas de corte de resina fenólica, jaulas moldeadas de resina sintética.

Usos principales: automóviles: ruedas traseras, transmisiones y componentes de dispositivos eléctricos.

Electrical: motores de uso general, electrodomésticos.

Otros: instrumentos, motores de combustión interna, maquinaria de construcción, vehículos ferroviarios, maquinaria de carga y descarga, maquinaria agrícola, varias maquinaria industrial.

Rodamientos de bolas de contacto angular

Características: Hay un ángulo de contacto entre el anillo y la pelota. Los ángulos de contacto estándar son 15 °, 30 ° y 40 °. Cuanto más pequeño sea el ángulo de contacto, más propicio para la rotación de alta velocidad. Cuanto mayor sea el ángulo de contacto, mayor es la capacidad de carga axial. Los cojinetes de una sola fila pueden soportar cargas radiales y cargas axiales unidireccionales. La combinación de DB, la combinación DF y los rodamientos de doble fila pueden soportar cargas radiales y cargas axiales bidireccionales. La combinación DT es adecuada para ocasiones en que la carga axial unidireccional es grande y la carga nominal de un solo rodamiento es insuficiente. Los rodamientos de tipo ACh de alta velocidad tienen un pequeño diámetro de la bola y una gran cantidad de bolas. Se usan principalmente en husillos de máquina herramienta. Los rodamientos de bolas de contacto angular son adecuados para la rotación de alta velocidad y alta precisión. La estructura es que dos cojinetes de bolas de contacto angulares de una sola fila combinados en la parte posterior comparten los anillos internos y externos, que pueden soportar cargas radiales y cargas axiales bidireccionales. También hay tipos sellados sin rellenar cojinetes de ritmo.

Principalmente jaulas aplicables: jaulas de estampado de placas de acero (en forma de tazón ... una sola fila; en forma de S, en forma de corona ... fila doble), aleación de cobre o jaulas de corte de resina fenólica, jaulas formadas por resina sintética.

Usos principales: Single fila: husillos de máquina herramienta, motores de alta frecuencia, turbinas de gas, separadores centrífugos, ruedas delanteras de automóviles pequeños, ejes de piñones diferenciales.

Fila doble: bombas de aceite, sopladores de raíces, compresores de aire, varias transmisiones, bombas de inyección de combustible, maquinaria de impresión.

Rodamientos de bolas de empuje

Características: consiste en un anillo de carreras en forma de lavadora con una pista de carreras, una pelota y un ensamblaje de jaula. El anillo de la pista de rodadura que combina con el eje se llama el anillo del eje, y el anillo de la pista de rodadura que combina con la carcasa se llama el anillo del asiento. Para los rodamientos bidireccionales, el anillo medio coincide con el eje. El rodamiento unidireccional puede soportar cargas axiales unidireccionales, y el rodamiento de bidireccional puede soportar cargas axiales bidireccionales (ninguna puede soportar cargas radiales).

Principalmente jaulas aplicables: jaulas de estampado de placas de acero, aleación de cobre o jaulas de corte de resina fenólica, jaulas formadas por resina sintética.

Usos principales: pasadores de dirección del automóvil, husillos de máquina herramienta.
